Tubicam® XL - Caméra d'inspection technologie fil d'eau

Diamètre d'utilisation : Ø60 à Ø400 mm
3 780,00 4 536,00 €

Le vidéoscope industriel Tubicam XL a été conçu pour l'inspection de réseaux publics de 60 à 400 mm sur 60 à 120 mètres de longueur.

Longueur de jonc
Sonde 512Hz
Ecran
Quantité
Livraison en 24h

 Le vidéoscope industriel Tubicam XL permet d'inspecter des diamètres compris entre 60 et 400 mm.

Tubicam XL

  • Diamètres d'inspection : 60 à 400 mm
  • Passage de coudes à 90° : à partir de 120 mm
  • Longueur de jonc : 60 ou 120 mètres

Un vidéoscope industriel pour les professionnels de l'assainissement

Le vidéoscope industriel Tubicam XL sert à inspecter les réseaux publics dont les diamètres sont compris entre 60 et 400 mm. Avec la caméra 50 mm, vous pourrez faire des passages caméras afin d'identifier les avaries sur votre réseau (bouchons, fissures, flashs, racines).

L'équipement en détails :

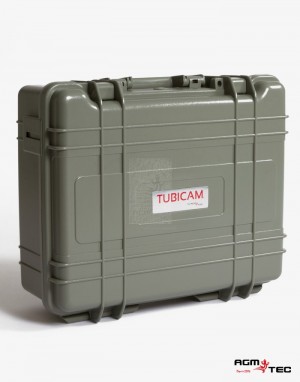

La Tubicam XL est composée de trois éléments distinctifs. En premier lieu, il y a la mallette avec une régie couleur, audio, photo, et vidéo, qui vous permet de garder la trace de votre inspection, grâce aux enregistrements et aux photos stockées sur la clef USB. A côté de la mallette, vous avez un grand touret  (le touret ne rentre pas dans la mallette) avec un jonc de 60 ou de 120 mètres et au bout une caméra de 50 mm avec 21 Leds.

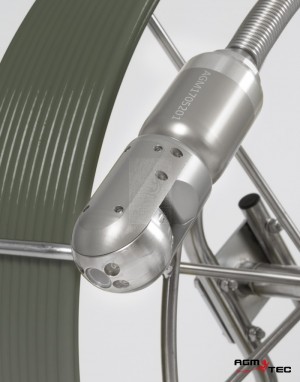

La caméra est dotée d'une vision axiale avec un angle de vue de 90°.

Afin d'éviter à votre tête de caméra de racler le fond de la canalisation et ainsi d'être recouverte de dépôt, trois centreurs arceaux sont livrés avec la caméra Tubicam XL.

Compteur métrique et technologie fil d'eau intégrée

Le vidéoscope industriel Tubicam XL intègre deux options de base : le compteur métrique (affichage de la distance parcourue à l'écran) et la technologie fil d'eau (système pendulaire qui permet à votre tête de caméra de passer les coudes tout en gardant la stabilité de l'image).

Options supplémentaires

Localisation précise et détection de votre tête sondée

Afin de faciliter votre travail d'inspection, vous pouvez sonder votre tête de caméra, celle-ci va émettre des fréquences en 512 hertz, que vous pourrez ensuite localiser avec l'outil adapté (localisateur Vscan ou Vloc 3). Cette méthode vient en complément du compteur métrique.

Pour détecter votre fréquence en 512 hertz, il vous faut un second équipement. Le localisateur Vscan ou Vloc 3 afin de réceptionner les fréquences émises par votre tête de caméra. Grâce au localisateur vous êtes capable de situer précisément votre tête de caméra et donc par extension l'anomalie sur laquelle vous devez intervenir.

Ecran 10 Pouces

Vous pouvez passer sur un écran 10 pouces afin d'avoir un meilleur confort visuel. C'est un critère important à prendre en compte, surtout lorsque vous présentez le résultat de votre inspection devant plusieurs personnes (collaborateurs, direction ou clients)

Logiciel de rapport d'inspection

Avec ce vidéoscope industriel Tubicam XL, vous pouvez être amené à rendre des rapports d'inspection au commanditaire. Nous disposons de deux logiciels, un en version Basic et un en version Bureau. Le second logiciel intègre notamment les normes de l'assainissement EN1508.

Une caméra évolutive

Vous pouvez connecter cette régie vidéo avec d'autres caméras afin d'inspecter des petits diamètres :

  • Jonc et tête de caméra R 23 mm pour faire du 30 à 200 mm pour composer la Tubicam R 23 mm
  • Jonc et tête de caméra R 14 mm pour du 20 à 80 mm et composer la Tubicam R 14 mm

Notre gamme de caméras d'inspection de canalisations sur jonc à pousser est utilisée pour des passages caméras sur des diamètres de 20 à 800 mm.

Tubicam®
120020

Fiche technique

Diamètre d'utilisation
Ø60 à Ø400 mm
Coudes à 90°
min. Ø100 mm
Diamètre de la tête
Ø50 mm
Rotative
non
Longueur de la tête
88 mm
Capteur
CCD couleur
Eclairage
21 Leds
Résolution du capteur
976 x 496 px
Angle de vue
90°
Résistance à la pression
2 Bars (10 m colonne d’eau)
Sonde
en option
Fil d'eau
oui
Zoom
non
Taille d'écran
7 Pouces (17.78 cm)
Résolution écran
640 x 480 px
Stockage
640 x 480 px
Commentaires
audio
Autonomie
≈ 4 heures
Longueur jonc / flexible / câble
60 m
Diamètre jonc / flexible / câble
Ø9 mm
Odomètre (compteur métrique)
oui
Température de fonctionnement
-20° à +60°C
Garantie
1 an pièces et main d'oeuvre
